SA52122HHP

正在量產
Datasheet
带SPI控制的12路半桥驱动器
    Part NumberSA52122HHP
    Vin_min (V)4.5
    Vin_max (V)32
    Idrive_max (A)1A for Each Output
    MOSFET RON HS + LS(mΩ) typ.750
    Features / Special Function
    ApplicationAutomotive/HVAC/DC Brushed Motor Drivers/LEDs
    PackageTSSOP24E
    • 12路半桥输出
    • 工作电压：4.5V ~ 32V
    • 兼容5V/3.3V逻辑输入系统
    • 每路输出最高1A输出电流
    • 低功耗模式
    • SPI通信最高至5MHz
    • 菊花链通信
    • PWM可输出频率：80Hz,100Hz, 200Hz and 2kHz，8位占空比分辨率
    • 集成保护功能：过流保护，短路保护，开路检测，欠压锁定，过压保护和热关断
    • nFAULT 脚输出
    • 符合AEC-Q100标准
    • 紧凑型封装: TSSOP24E

    MSL等级：MSL3

    評估板

    • 1

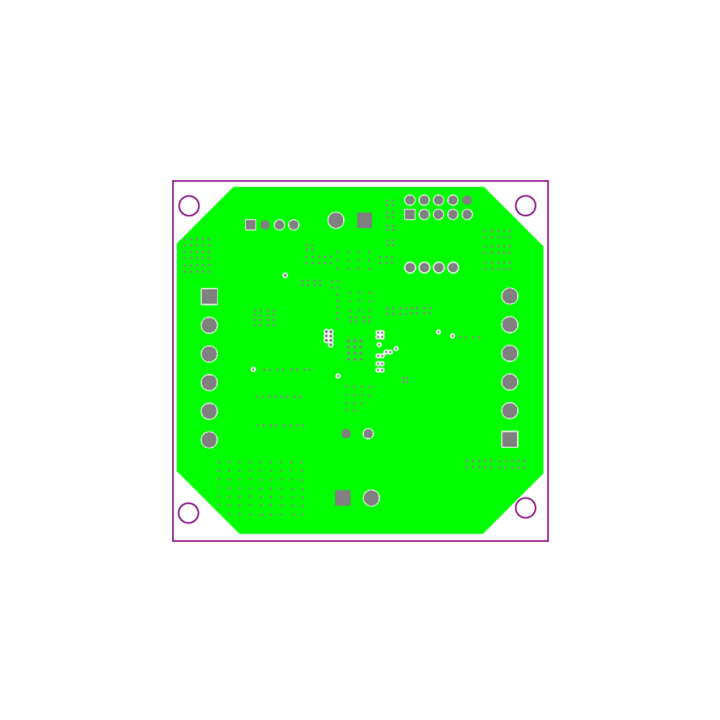

      評估板照片

    • 2

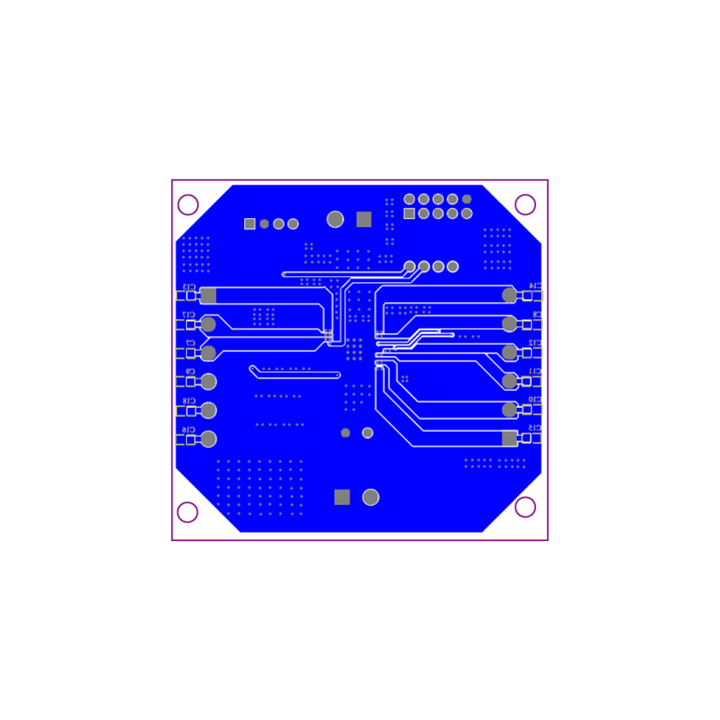

      評估板照片

    • 3

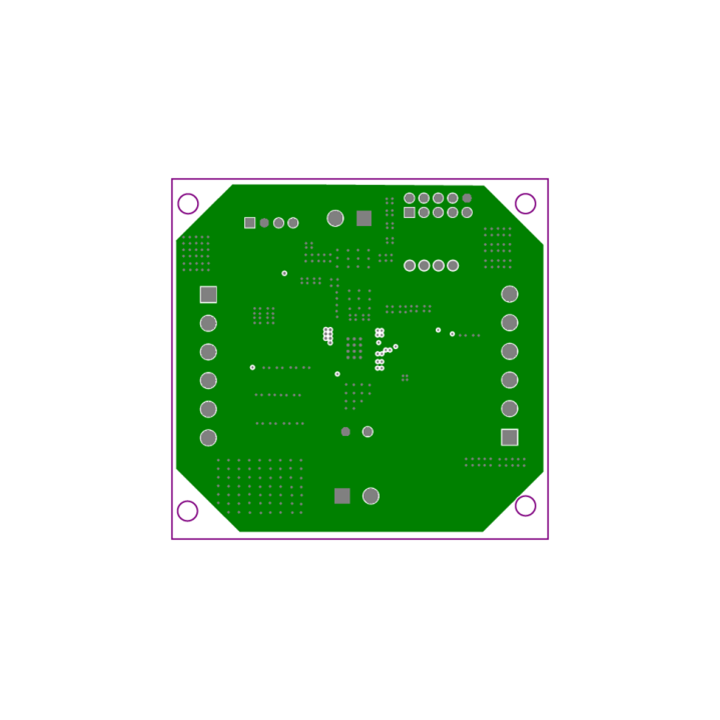

      評估板照片

    • 4

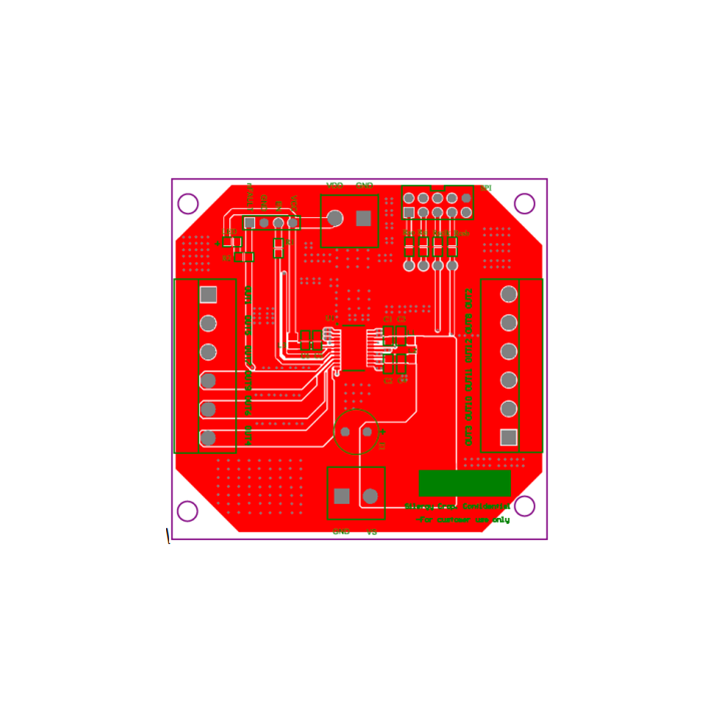

      評估板照片

    EVB_SA52122HHP

    EVB_SA52122HHP 适用于评估带SPI控制的12路半桥驱动器SA52122HHP。
