SA22001AQEQ

正在量產
Datasheet
60V同步型4开关升降压控制器
    Part NumberSA22001AQEQ
    Vin_min (V)6
    Vin_max (V)60
    Io_max (A)NA
    Channels1
    Vref (V)0.8
    Vref Accuracy±1.5%
    Fsw (MHz)0.15~0.4
    Iq (uA)NA
    Temp Range-40˚C to 125˚C
    TopologyBuck/Boost/Buck-Boost
    Soft Startprogrammable
    Features / Special FunctionOutput UV/OU Monitor Redundancy
    PackageQFN5×5-32
    • 4开关单电感结构
    • 6V - 60V 宽范围输入供电电压
    • 输出电压4.5V - 28V 可设
    • 峰值驱动电流大于3A
    • -40˚C to 125˚C 全温下0.8V ±1.5% 反馈基准电压精度
    • 灵活可编开关频率：150kHz to 400kHz
    • 外部可调启软动时间
    • 可选轻载高效模式
    • 平滑的预偏置启动
    • 可设展频
    • 输出电压指示
    • 报错指示
    • 逐周期限流保护
    • 输出电压过欠压保护
    • 输出电流过流保护
    • 过温度保护
    • QFN5×5-32 带可沾锡侧翼封装
    • 车规AEC-Q100 1级认证
    • 车规 ISO 26262 ASIL-D 认证


    評估板

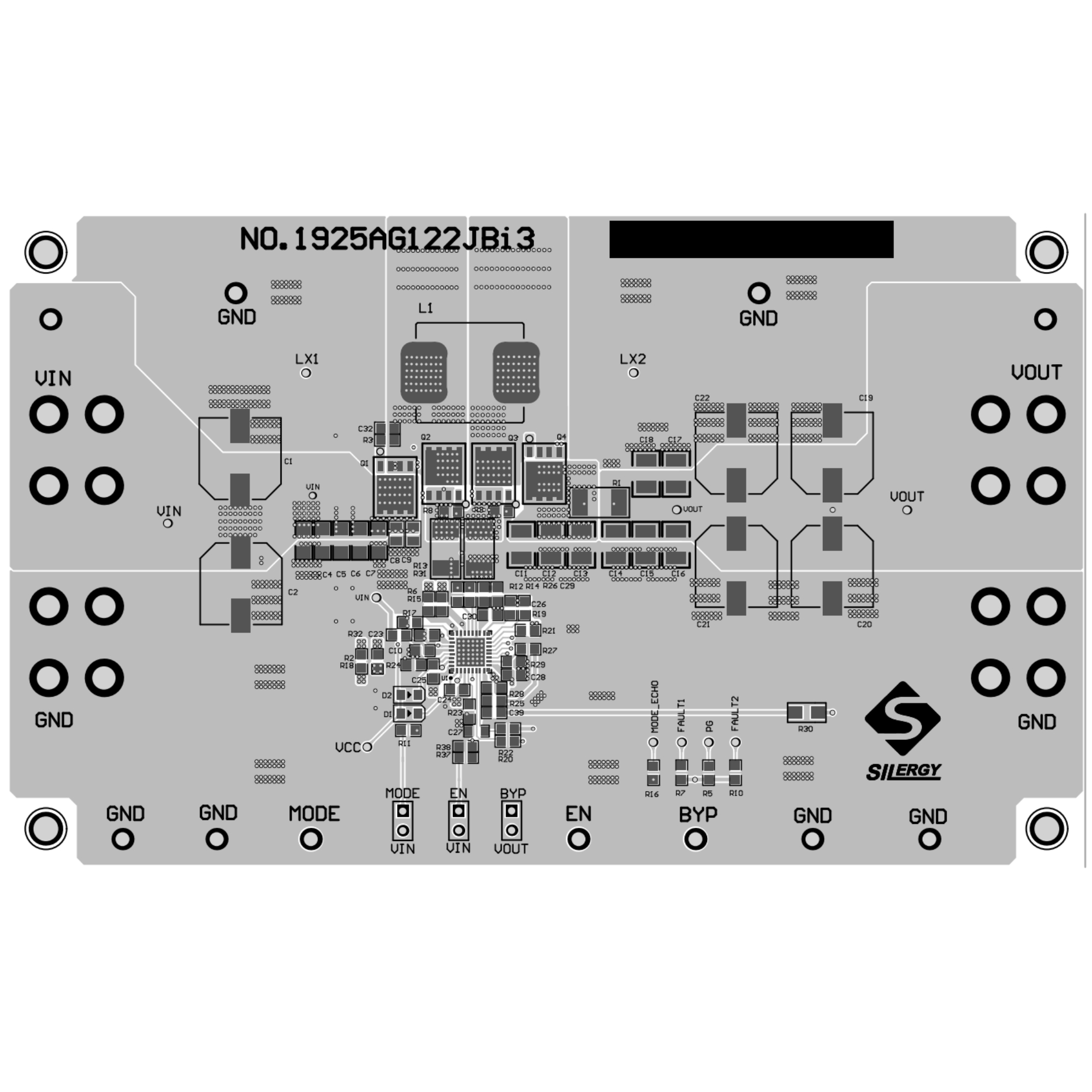

    • SA22001A_1

      評估板照片

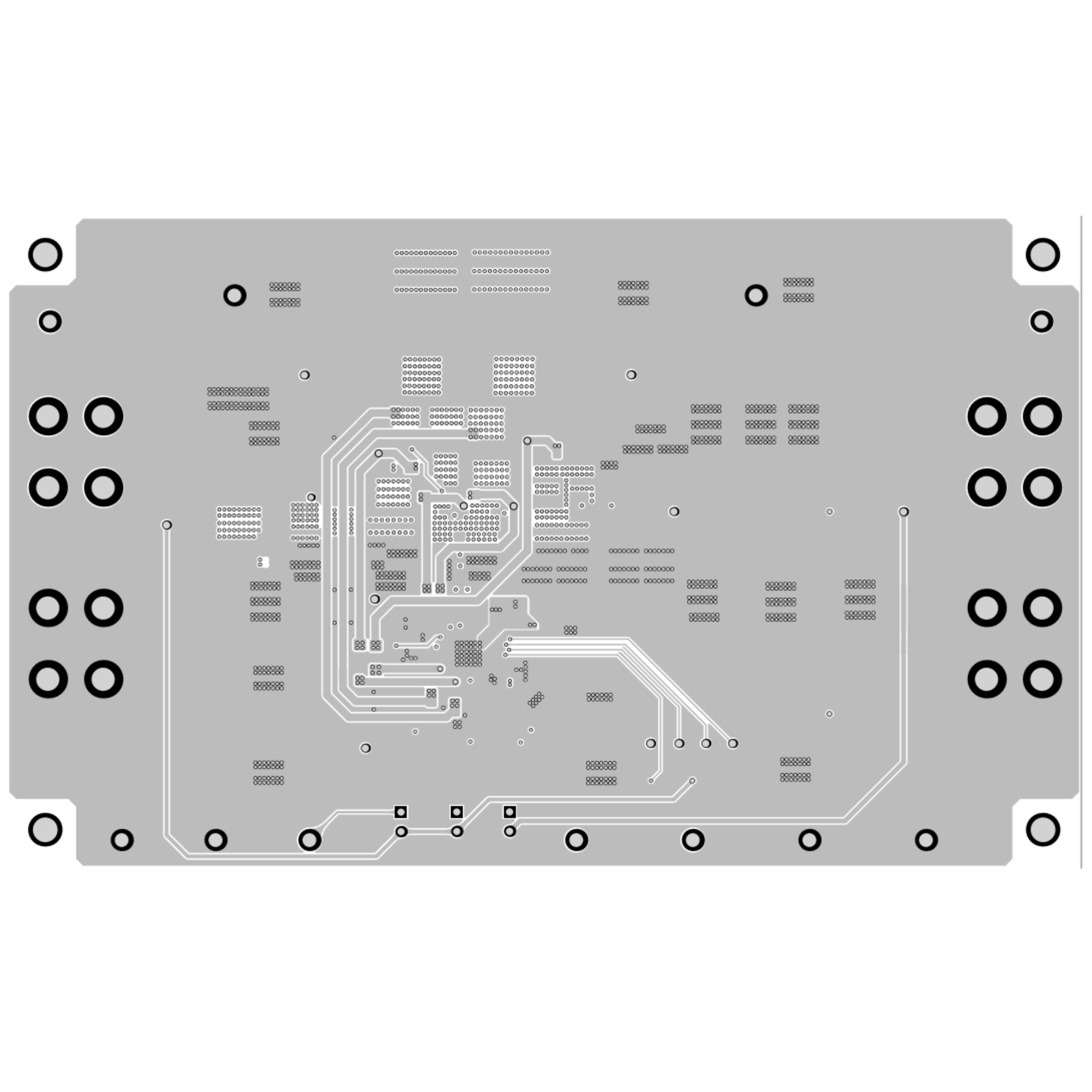

    • SA22001A_2

      評估板照片

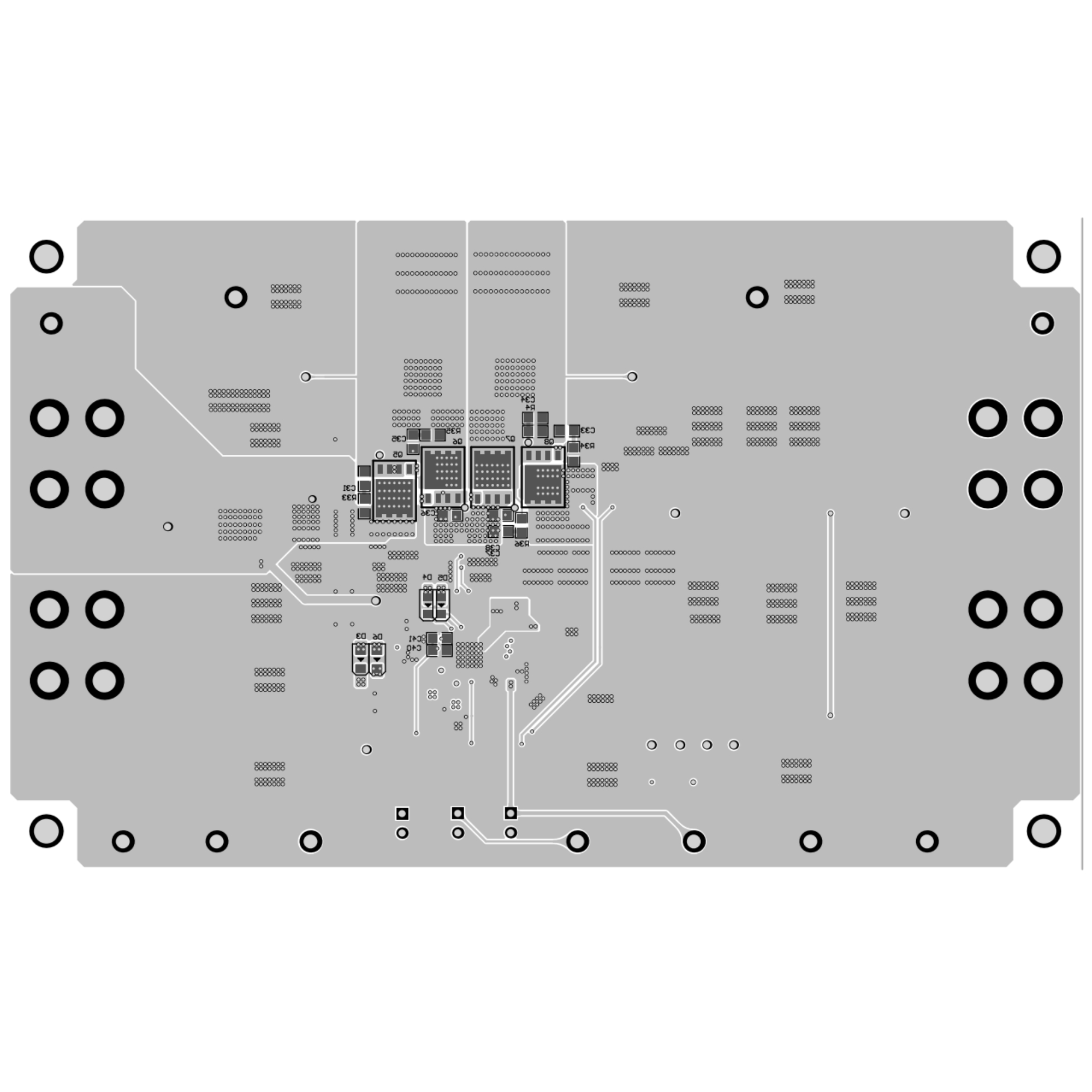

    • SA22001A_3

      評估板照片

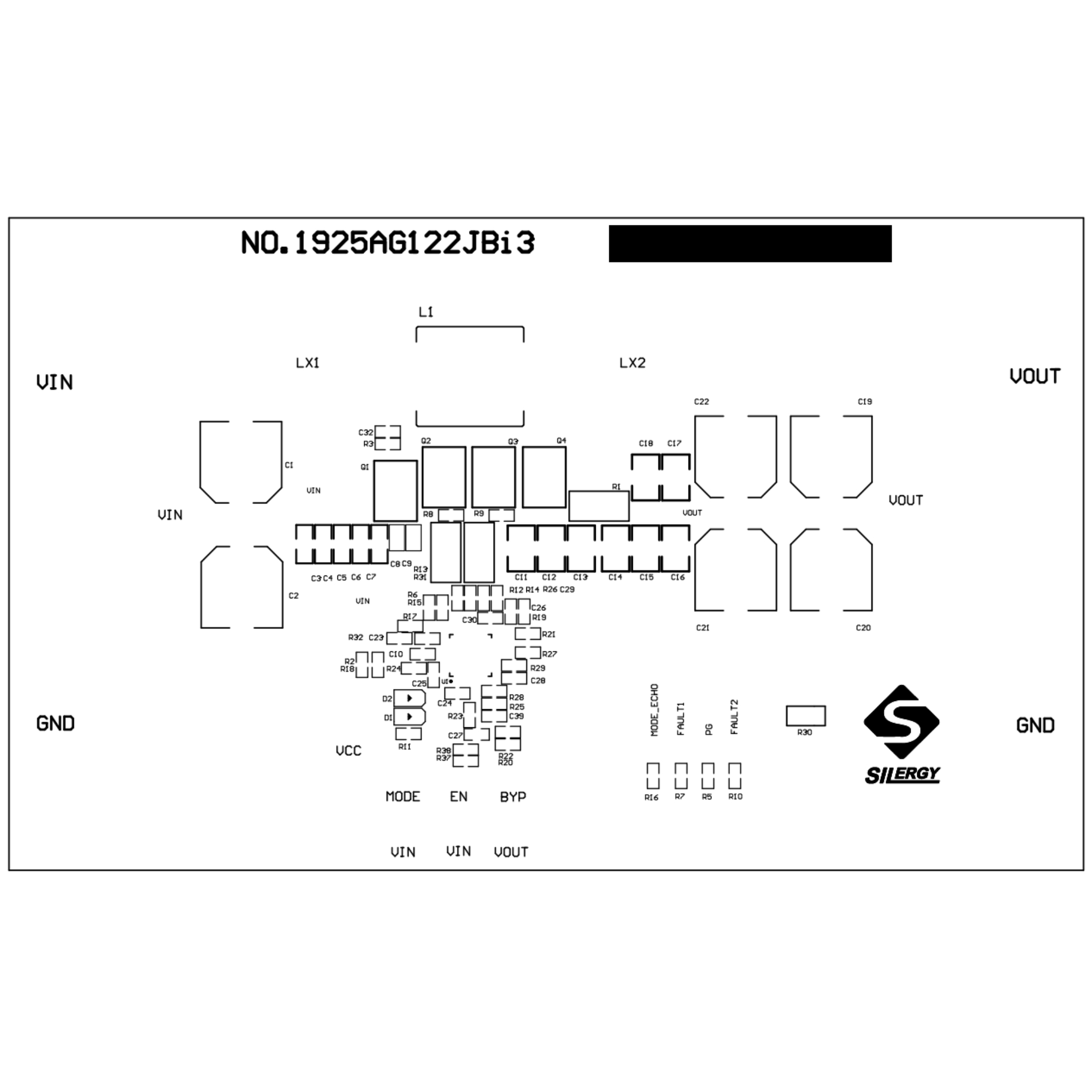

    • SA22001A_4

      評估板照片

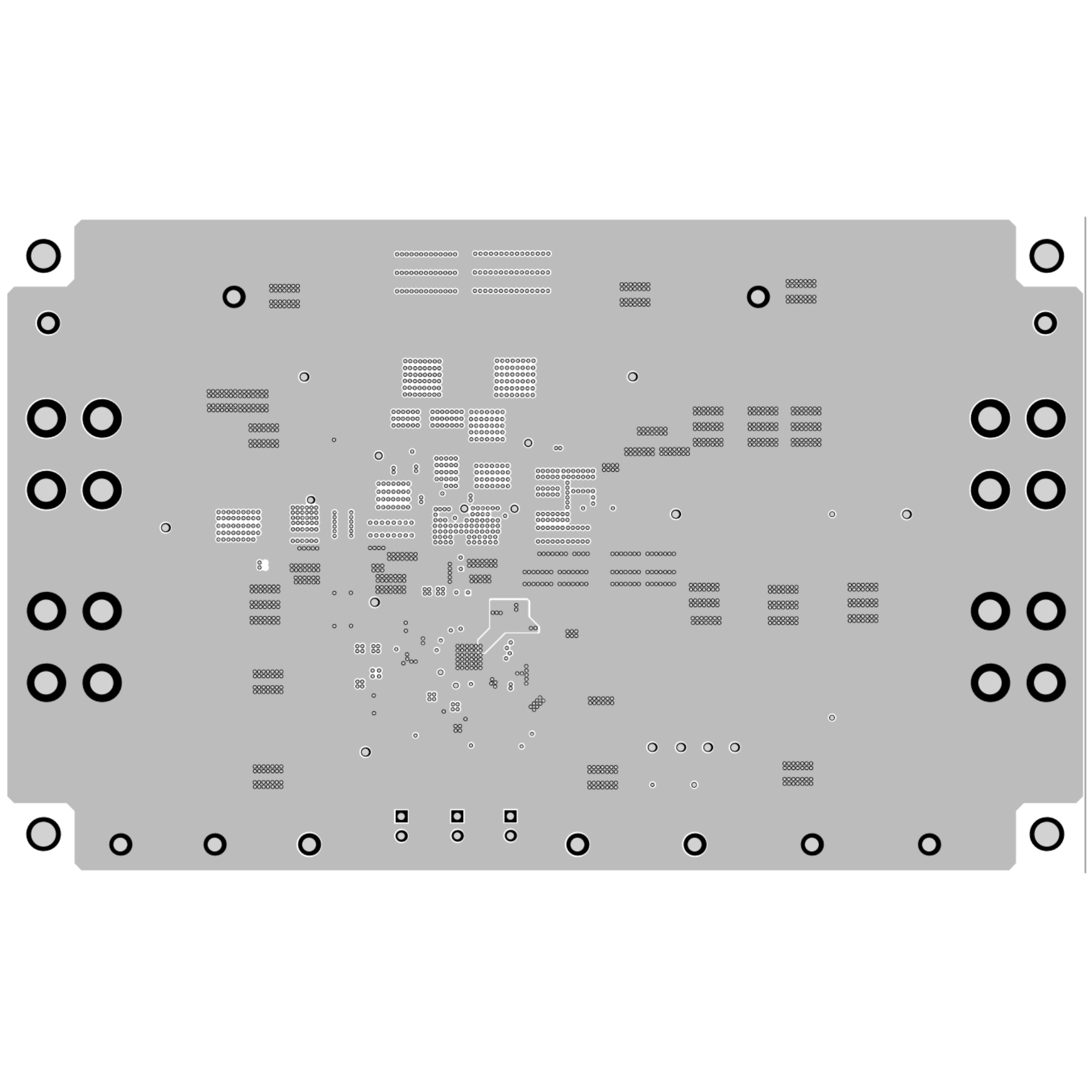

    • SA22001A_5

      評估板照片

    EVB_SA22001AQEQ

    EVB_SA22001AQEQ评估板用于60V同步型4开关升降压制器。
